过去人们对于光激发条件下材料中电子和声子的演化的理解一般是基于双温模型或者相应的推广模型。双温模型假设非平衡态下电子和声子体系内部形成热平衡,这样就可以用一个有效温度来描述两者的演化以及它们互相之间的耦合。推广的多温模型和更一般的玻尔兹曼方程可以从第一性原理出发计算光激发下电子和声子的演化,为理解光激发下非平衡态物理现象奠定了基础。然而,这些模型都是基于微扰论得到的基态情况下电声耦合矩阵元,没有考虑电声耦合矩阵元在光激条件下的变化。如果想充分理解非平衡态下电声耦合的具体物理图像和它在非平衡态物理现象中所扮演的重要作用,必须定量地探究光激发条件下体系中电声耦合矩阵元的变化以及相应的电子态和声子态的演化。
最近中国科学院物理研究所/北京凝聚态物理国家研究中心表面物理国家重点实验室SF10组博士生刘新豹和胡史奇在孟胜研究员的指导下,利用基于含时密度泛函理论的分子动力学方法,结合冻结声子法定量地探究了光激发条件下典型二维材料二硫化钼中相干声子的产生和电声耦合强度的变化(图1)。研究发现,光激发二硫化钼中的声子以A′1声子为主,并且光激发下A′1模式的电声耦合矩阵元会增大(图2)。同时,A′1声子模式在光激发下出现了类似于电子掺杂时出现的声子软化现象,这说明光激发会影响体系中的介电屏蔽(图3)。通过进一步分析,他们发现电声耦合的增强是由于光激发诱导电子-空穴对导致体系中的电子对声子微扰的屏蔽减弱导致的。除此之外,该研究定量化地描述了光激发下体系中光激发载流子到晶格的能量弛豫速率随时间的演化,建立起光激发条件下固体中非平衡态电声耦合的清晰物理图像(图4)。
相关成果以“Calibrating Out-of-Equilibrium Electron–Phonon Couplings in Photoexcited MoS2”为题发表在Nano Letters上。该研究得到了科技部重点研发计划、国家自然科学基金委、中科院先导专项和青年团队计划的资助。物理研究所SF10组博士研究生刘新豹和胡史奇为共同第一作者,孟胜研究员为通讯作者。
论文信息:X.B. Liu, S.Q. Hu, D.Q. Chen, M.X. Guan, Q. Chen, S. Meng. Calibrating Out-of-Equilibrium Electron-Phonon Couplings in Photoexcited MoS2. Nano Letters 22, 4800 (2022).
原文链接:https://pubs.acs.org/doi/pdf/10.1021/acs.nanolett.2c01105

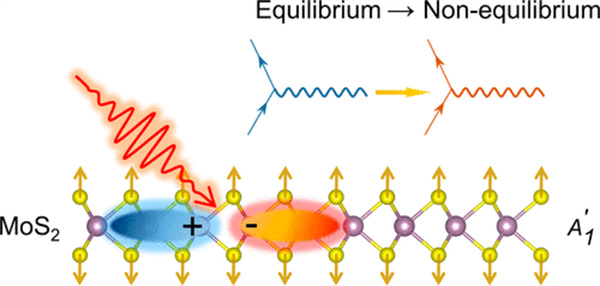

图1 光激发产生的电子-空穴对减弱了电子对声子微扰运动的屏蔽,从而导致电声耦合增强。
图2 可见光照射下单层二硫化钼中电子和声子的激发及其随时间的演化。

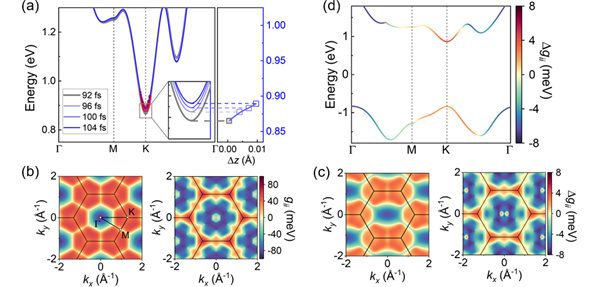

图3 光激发下A′1声子模式电声耦合矩阵元的变化。

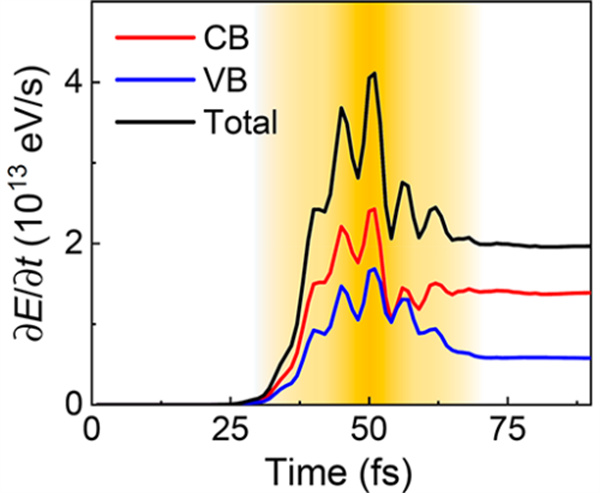

图4 光激发下非平衡态电声耦合主导的能量弛豫过程。
